CẨU THÁP LT5517-8A

GIẢI PHÁP NÂNG HẠ 8 TẤN HIỆU QUẢ CHO CÔNG TRÌNH CAO TẦNG

---

Mục lục bài viết

1. Tổng quan về cẩu tháp LT5517-8A
2. Vai trò của cẩu tháp trong thi công hiện đại
3. Thông số kỹ thuật chính
4. Cấu tạo cẩu tháp LT5517-8A
5. Bảng tải trọng theo bán kính làm việc
6. Biểu đồ tải trọng trực quan
7. Ưu điểm nổi bật của LT5517-8A
8. Cấu hình thân tháp và chiều cao làm việc
9. Ứng dụng thực tế
10. Hiệu quả đầu tư
11. Kết luận

---

1. Tổng quan về cẩu tháp LT5517-8A

Trong lĩnh vực xây dựng hiện đại, đặc biệt là các công trình nhà cao tầng, khu đô thị, trung tâm thương mại và dự án công nghiệp, cẩu tháp đóng vai trò là thiết bị nâng hạ chủ lực quyết định đến tiến độ và hiệu quả thi công.

LT5517-8A là dòng cẩu tháp Topless thế hệ mới được thiết kế nhằm đáp ứng yêu cầu nâng hạ vật liệu trong phạm vi rộng, tải trọng lớn và khả năng làm việc ổn định ở các công trình có mật độ thi công cao.

Với tải trọng nâng tối đa 8 tấn, chiều dài cần 55m và tải trọng đầu cần đạt 1,7 tấn, LT5517-8A là lựa chọn phù hợp cho các dự án đòi hỏi năng suất vận hành cao và độ an toàn nghiêm ngặt.

---

2. Vai trò của cẩu tháp trong thi công hiện đại

Tại các công trình cao tầng, việc vận chuyển vật liệu theo phương đứng và phương ngang là một trong những công việc quan trọng nhất.

Cẩu tháp LT5517-8A giúp:

• Nâng hạ thép kết cấu.
• Vận chuyển cốp pha.
• Nâng hạ vật liệu xây dựng.
• Di chuyển thiết bị cơ điện.
• Hỗ trợ thi công kết cấu và hoàn thiện.

Việc sử dụng cẩu tháp giúp:

✅ Tăng năng suất thi công.

✅ Giảm chi phí nhân công.

✅ Đảm bảo an toàn lao động.

✅ Tối ưu tiến độ dự án.

---

3. Thông số kỹ thuật chính

Hạng mục	Thông số
Model	LT5517-8A
Loại cẩu	Topless Crane
Tải trọng lớn nhất	8 tấn
Chiều dài cần tối đa	55 m
Tải trọng đầu cần	1,7 tấn
Chiều dài đối cần	15,05 m
Khung thân tiêu chuẩn	L46G + L46A
Kích thước thân tháp	1,6m × 1,6m
Công suất nâng	30 kW
Công suất xe con	4 kW
Công suất quay	2 × 4 kW
Tốc độ quay	0,63 vòng/phút
Dung lượng cáp tang	500 m
Nguồn điện yêu cầu	43 kVA

---

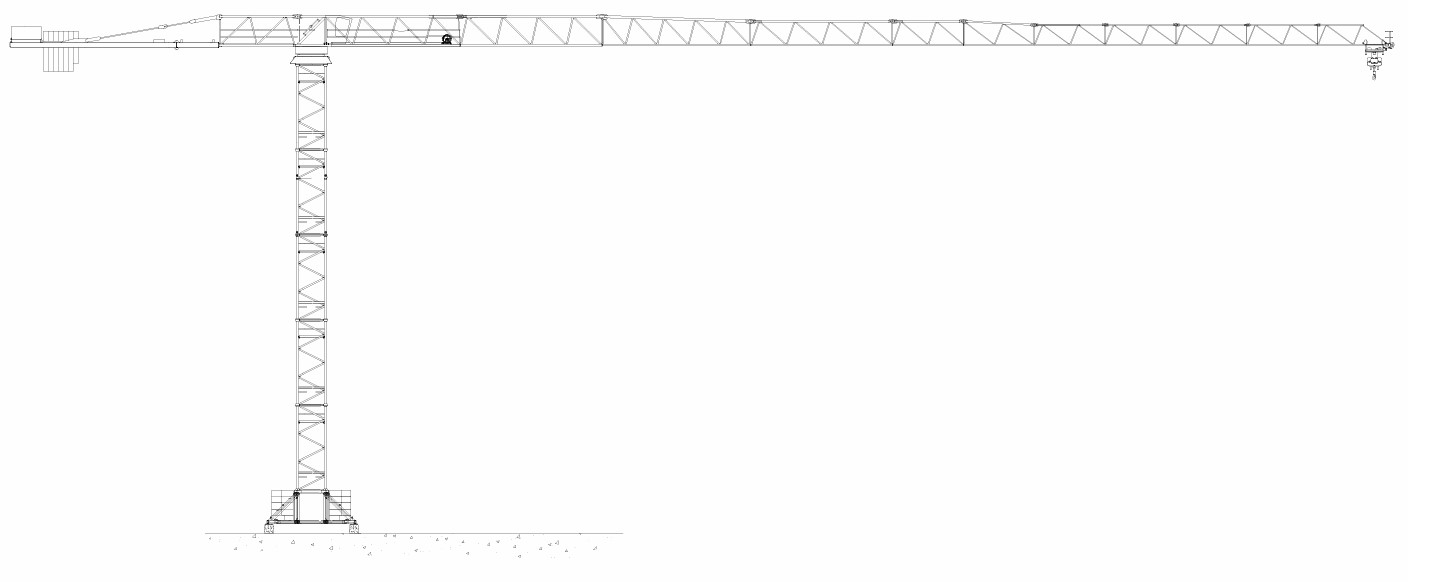

4. Cấu tạo cẩu tháp LT5517-8A

Theo tài liệu kỹ thuật, LT5517-8A gồm các bộ phận chính:

Cần chính (Jib)

Là bộ phận chịu trách nhiệm đưa tải trọng đến vị trí làm việc.

Đối cần (Counter Jib)

Lắp đặt đối trọng nhằm cân bằng mô men làm việc.

Xe con (Trolley)

Di chuyển dọc theo cần để thay đổi bán kính làm việc.

Cụm nâng hạ (Hoist Unit)

Bao gồm tang cuốn cáp, động cơ và hộp giảm tốc.

Cụm quay (Slewing Unit)

Cho phép cẩu xoay 360°.

Cabin điều khiển

Nơi người vận hành thực hiện các thao tác điều khiển.

Thân tháp (Mast Section)

Sử dụng hệ khung L46G và L46A có kích thước 1,6m × 1,6m.

---

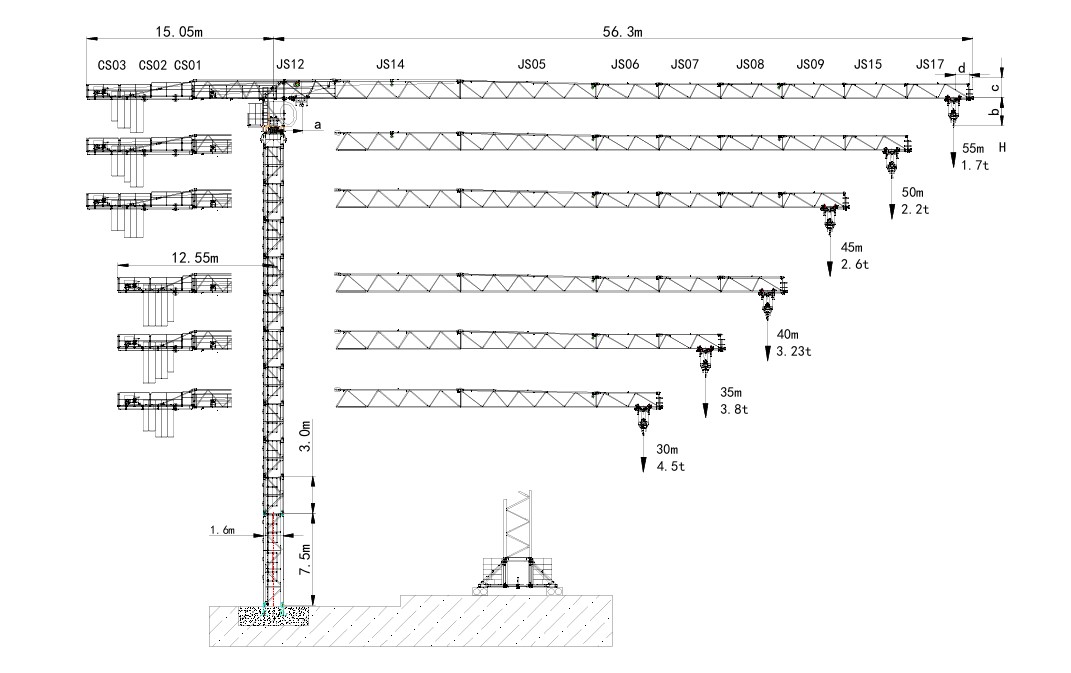

5. Bảng tải trọng theo bán kính làm việc

Bán kính (m)	Tải trọng (tấn)
22	8,0
25	5,9
30	4,5
35	3,8
40	3,23
45	2,6
50	2,2
55	1,7

---

6. Biểu đồ tải trọng trực quan

Tải trọng (tấn)

8.0 ████████████████████

5.9 ███████████████

4.5 ███████████

3.8 █████████

3.23 ████████

2.6 ██████

2.2 █████

1.7 ████

22 25 30 35 40 45 50 55 (m)

Biểu đồ cho thấy cẩu tháp LT5517-8A vẫn duy trì khả năng nâng tải tốt tại các bán kính lớn, đáp ứng hiệu quả nhu cầu thi công ở phạm vi rộng.

---

7. Ưu điểm nổi bật của cẩu tháp LT5517-8A

Thiết kế Topless hiện đại

Thiết kế không đầu tháp giúp:

• Giảm chiều cao tổng thể.
• Thuận lợi lắp dựng.
• Giảm nguy cơ va chạm khi nhiều cẩu cùng hoạt động.

Tải trọng nâng lớn

Khả năng nâng tối đa 8 tấn đáp ứng tốt các yêu cầu thi công hiện đại.

Phạm vi làm việc rộng

Chiều dài cần 55m giúp bao phủ khu vực thi công lớn hơn.

Vận hành ổn định

Hệ thống truyền động được tối ưu giúp:

• Giảm rung lắc.
• Tăng độ chính xác.
• Kéo dài tuổi thọ thiết bị.

Bảo trì thuận tiện

Các cụm cơ khí được thiết kế dạng module, dễ dàng bảo dưỡng và thay thế.

---

8. Cấu hình thân tháp và chiều cao làm việc

LT5517-8A sử dụng:

Khung thân L46G

• Kích thước: 1,6m × 1,6m
• Chiều dài đốt: 7,5m

Khung thân L46A

• Kích thước: 1,6m × 1,6m
• Chiều dài đốt: 3m

Theo tài liệu kỹ thuật:

• Chiều cao tự đứng khoảng 45,5m.
• Có thể đạt trên 160m khi sử dụng hệ thống neo giằng phù hợp.

Điều này giúp cẩu tháp LT5517-8A đáp ứng tốt các công trình cao tầng hiện nay.

---

9. Ứng dụng thực tế

LT5517-8A phù hợp với:

• Chung cư cao tầng.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Nhà máy công nghiệp.
• Khu đô thị mới.
• Công trình hạ tầng.

Nhờ khả năng nâng tải tốt và phạm vi làm việc rộng, thiết bị có thể phục vụ nhiều hạng mục thi công khác nhau.

---

10. Hiệu quả đầu tư

Việc sử dụng cẩu tháp LT5517-8A mang lại nhiều lợi ích:

Tăng năng suất

Rút ngắn thời gian vận chuyển vật liệu.

Tiết kiệm chi phí

Giảm số lượng thiết bị và nhân công hỗ trợ.

Đảm bảo tiến độ

Duy trì hoạt động thi công liên tục.

Nâng cao an toàn

Giảm rủi ro trong quá trình vận chuyển vật liệu lên cao.

---

11. Kết luận

Cẩu tháp LT5517-8A là giải pháp nâng hạ hiệu quả cho các công trình xây dựng hiện đại nhờ sự kết hợp giữa tải trọng lớn, phạm vi làm việc rộng, thiết kế Topless tiên tiến và khả năng vận hành ổn định.

Với tải trọng tối đa 8 tấn, chiều dài cần 55m và khả năng làm việc ở chiều cao lớn, cẩu tháp LT5517-8A đáp ứng tốt yêu cầu của các dự án dân dụng và công nghiệp quy mô lớn.
