CẨU THÁP SCP6025-10

GIẢI PHÁP NÂNG HẠNG NẶNG, TẦM VỚI LỚN CHO CÔNG TRÌNH XÂY DỰNG

1. Tổng quan về cẩu tháp SCP6025-10

Trong các công trình xây dựng cao tầng, nhà xưởng, khu công nghiệp và các dự án có nhu cầu vận chuyển vật liệu với khối lượng lớn, cẩu tháp là một trong những thiết bị nâng hạ quan trọng nhất. Việc lựa chọn cẩu tháp không chỉ dựa trên tải trọng nâng tối đa mà còn phải xem xét đồng thời chiều dài cần, bán kính làm việc, chiều cao công trình, cấu hình thân tháp, cơ cấu nâng và điều kiện lắp đặt thực tế.

Theo tài liệu kỹ thuật được cung cấp, cẩu tháp SCP6025-10 thuộc dòng cẩu tháp QTP200 của China Sanj Crane Co., Ltd. Tài liệu hướng dẫn bao gồm các nội dung về thông số cẩu, kết cấu thân tháp, cần chính, đối trọng, cơ cấu quay, cơ cấu nâng, cơ cấu xe con, cáp thép, lắp dựng, leo cao và tháo dỡ.

Điểm đáng chú ý của cẩu tháp SCP6025-10 là khả năng làm việc với tải trọng danh định đến 10 tấn, đồng thời cho phép lựa chọn nhiều chiều dài cần khác nhau. Trong sơ đồ thông số của tài liệu, cần có thể được cấu hình từ 25 m đến 60 m, giúp thiết bị thích nghi với nhiều mặt bằng công trường và phạm vi phục vụ khác nhau.

Đây là cấu hình phù hợp để cân bằng giữa khả năng nâng tải, tầm với và tính linh hoạt khi bố trí thiết bị trên công trường.

---

2. Những đặc điểm nổi bật của cẩu tháp SCP6025-10

Cẩu tháp SCP6025-10 được thiết kế theo dạng cẩu tháp với thân mast tiết diện 1,6 × 1,6 m. Tài liệu cho thấy hệ thống có các cấu hình mast cơ bản, mast tiêu chuẩn, hệ thống telescoping và các phương án neo giữ dành cho những công trình có chiều cao lớn.

Một số đặc điểm kỹ thuật đáng chú ý:

• Tải trọng nâng tối đa theo cấu hình: 10 tấn.
• Chiều dài cần trong biểu đồ thông số: 25–60 m.
• Tiết diện mast: 1,6 × 1,6 m.
• Mast cơ bản: chiều dài 7,5 m.
• Mast tiêu chuẩn L46A1: chiều dài khoảng 3 m.
• Nguồn điện: 380 V, 50 Hz.
• Cơ cấu xe con: tốc độ khoảng 15–58 m/phút.
• Cơ cấu quay: tốc độ 0–0,8 vòng/phút.
• Cơ cấu di chuyển: 12,5–25 m/phút đối với cấu hình travelling được tài liệu đề cập.
• Cáp nâng: đường kính danh định Ø18 mm.
• Tốc độ gió vận hành tối đa được tài liệu quy định: 20 m/s.
• Nhiệt độ môi trường vận hành: -20°C đến 40°C.
• Cấp làm việc của máy: A4.

Các thông số trên cần được đối chiếu với cấu hình cẩu thực tế, chiều cao lắp dựng, chiều dài cần, cơ cấu nâng và phương án móng/neo trước khi đưa vào vận hành.

---

3. Cấu hình chiều dài cần linh hoạt từ 25 m đến 60 m

Một ưu điểm quan trọng của cẩu tháp SCP6025-10 là kết cấu cần được thiết kế theo các đoạn cần có chiều dài khác nhau, cho phép thay đổi chiều dài cần tùy theo yêu cầu của công trường.

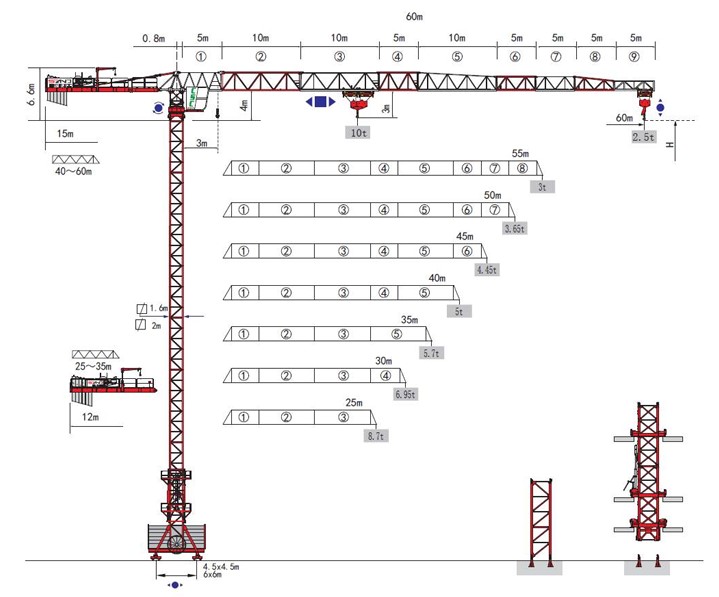

Sơ đồ tổng thể trong tài liệu thể hiện các cấu hình:

Đây là tải ở khu vực cuối cần theo sơ đồ cấu hình, không phải tải trọng nâng tối đa của toàn bộ cẩu.

Tài liệu cũng thể hiện hệ thống cần được cấu tạo từ các đoạn 10 m và 5 m, có thể kết hợp để tạo ra nhiều chiều dài cần khác nhau.

Việc thay đổi chiều dài cần mang lại lợi ích thực tế trong quá trình triển khai dự án. Với mặt bằng nhỏ hoặc khi cần tập trung khả năng nâng tải ở bán kính gần, có thể lựa chọn cần ngắn hơn. Khi công trường yêu cầu vùng phủ rộng hơn, cần dài hơn có thể được sử dụng, tuy nhiên tải trọng cho phép tại từng bán kính phải được xác định theo đúng biểu đồ tải.

---

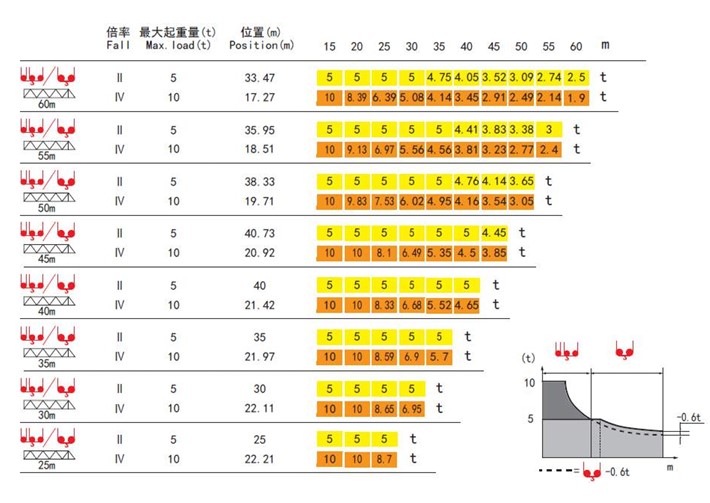

4. Biểu đồ tải trọng cẩu tháp cẩu tháp SCP6025-10

Một trong những thông tin quan trọng nhất khi lựa chọn cẩu tháp là biểu đồ tải trọng theo bán kính làm việc.

Theo bảng tải trong tài liệu cẩu tháp SCP6025-10, với cấu hình 1C/2C double-trolley hook, cẩu có các mức tải khác nhau tùy theo chiều dài cần và phương án reeving của cáp.

Ví dụ với cần 60 m, bảng tải thể hiện:

Số liệu này cho thấy một nguyên tắc quan trọng trong vận hành cẩu tháp: tải trọng nâng không cố định trên toàn bộ chiều dài cần.

Cẩu có thể đạt tải trọng lớn ở khu vực gần tâm quay nhưng tải cho phép giảm dần khi bán kính tăng. Vì vậy, khi lập phương án nâng vật liệu, cần xác định đồng thời:

1. Khối lượng vật cần nâng.
2. Vị trí lấy tải.
3. Vị trí đặt tải.
4. Bán kính làm việc tương ứng.
5. Chiều dài cần.
6. Cấu hình reeving của cáp.
7. Chiều cao và cấu hình thân cẩu.

Đặc biệt, không nên sử dụng con số 10 tấn như một giá trị tải nâng áp dụng cho mọi vị trí trên cần. Biểu đồ tải phải là cơ sở chính để xác định tải trọng cho phép tại từng bán kính.

Tài liệu của nhà sản xuất cũng chia riêng phần Load Characteristics cho móc double-trolley và single-trolley, cho thấy cấu hình xe con và phương án móc có ảnh hưởng trực tiếp đến khả năng nâng của thiết bị.

---

5. Hệ thống mast 1,6 × 1,6 m của cẩu tháp SCP6025-10

Thân tháp là bộ phận chịu lực quan trọng của cẩu tháp. cẩu tháp SCP6025-10 sử dụng hệ mast có tiết diện 1,6 × 1,6 m.

Theo tài liệu:

• Basic Mast: dài 7,5 m, tiết diện 1,60 × 1,60 m.
• Standard Mast L46A1: dài khoảng 3 m, tiết diện 1,60 × 1,60 m.
• Các cấu hình mast có tai telescoping phục vụ quá trình leo cao.
• Hệ thống có các phương án neo cứng vào công trình và climbing inside the building tùy cấu hình.

Mỗi đoạn mast tiêu chuẩn L46A1 được cấu tạo từ các panel và sử dụng hệ thống liên kết bằng bulông chuyên dụng. Tài liệu yêu cầu kiểm tra trực quan các thanh, mối hàn và tình trạng biến dạng trước khi đưa mast vào sử dụng.

Đây là điểm đặc biệt quan trọng đối với công tác lắp dựng và bảo trì cẩu tháp. Một đoạn mast bị biến dạng, nứt mối hàn hoặc hư hỏng liên kết không nên tiếp tục đưa vào sử dụng nếu chưa được đánh giá và xử lý theo quy trình kỹ thuật.

---

6. Cơ cấu nâng và khả năng vận hành tải nặng của cẩu tháp SCP6025-10

Cẩu tháp SCP6025-10 được trang bị nhiều lựa chọn cơ cấu nâng trong tài liệu kỹ thuật.

Ngoài cơ cấu nâng, hệ thống còn có:

Nguồn điện chính được tài liệu xác định ở mức 380 V, 50 Hz, với công suất điện cần thiết thay đổi theo cơ cấu nâng được lựa chọn.

Việc có nhiều lựa chọn cơ cấu nâng giúp thiết bị có thể được cấu hình phù hợp với yêu cầu về tốc độ nâng, tải trọng và chiều cao làm việc của từng dự án.

---

7. Cáp nâng và hệ thống cáp thép của cẩu tháp SCP6025-10

Cáp thép là một trong những chi tiết chịu tải trực tiếp trong quá trình nâng hạ. Theo tài liệu cẩu tháp SCP6025-10, cáp nâng có:

• Kết cấu: 35×7
• Đường kính: 18 mm
• Cường độ thép: 2160 N/mm²
• Lõi: M – metal
• Rated breaking load: 252 kN
• Khối lượng: khoảng 1,5 kg/m

Ngoài cáp nâng, tài liệu còn đề cập đến cáp xe con đường kính 10 mm, kết cấu 6×19, và cáp của tời nâng phụ đường kính 9 mm.

Trong quá trình sử dụng, việc lựa chọn chiều dài cáp phải phù hợp với chiều cao vận hành và hành trình móc. Tình trạng cáp cần được kiểm tra định kỳ và thay thế khi không còn đáp ứng yêu cầu kỹ thuật.

Đặc biệt, không nên đánh giá khả năng chịu tải của hệ thống chỉ dựa trên tải phá đứt của cáp. Tải trọng vận hành của toàn bộ cẩu phải được xác định theo biểu đồ tải, cơ cấu nâng, phương án reeving và giới hạn của từng bộ phận.

---

8. Đối trọng và cân bằng cẩu tháp SCP6025-10

Đối trọng trên cần đối trọng có vai trò quan trọng trong việc cân bằng hệ thống cẩu.

Theo tài liệu cẩu tháp SCP6025-10, đối trọng được chế tạo từ các block bê tông cốt thép và có ba loại chính:

• Loại A: 4.000 kg
• Loại B: 3.500 kg
• Loại C: 3.000 kg

Việc kết hợp và bố trí các block đối trọng phụ thuộc vào chiều dài cần sử dụng.

Do đó, khi thay đổi chiều dài cần, không thể tùy ý thay đổi hoặc tháo bớt đối trọng. Cấu hình đối trọng phải được thực hiện đúng theo bảng và hướng dẫn của nhà sản xuất.

Tài liệu cũng nhấn mạnh rằng với một số chiều dài cần và cơ cấu nâng, cần thực hiện partial ballasting trong quá trình lắp dựng. Đây là yếu tố cần được kiểm soát chặt chẽ nhằm duy trì trạng thái cân bằng trong quá trình thi công.

---

9. Phương án lắp dựng và leo cao

Cẩu tháp SCP6025-10 được thiết kế để có thể triển khai với nhiều phương án lắp dựng. Tài liệu đề cập đến việc sử dụng mobile crane để lắp dựng và phương án telescoping nhằm tăng chiều cao cẩu.

Đối với quá trình lắp dựng, tài liệu yêu cầu:

• Sử dụng sling có tình trạng tốt và phù hợp với tải trọng cần nâng.
• Tuân thủ đúng vị trí móc cẩu.
• Thực hiện lắp dựng theo đúng trình tự.
• Không bỏ qua các thiết bị bảo vệ như thang, sàn thao tác, lan can và dây an toàn.
• Công tác lắp dựng chỉ được thực hiện khi tốc độ gió dưới 13 m/s.
• Không thực hiện nâng khi đối trọng cần chưa được lắp đặt theo yêu cầu.

Đối với quá trình leo cao bằng telescoping, cấu hình mast và vị trí telescoping yoke phải được lựa chọn phù hợp với chiều cao cần đạt được. Tài liệu cũng lưu ý rằng đối với cẩu có chiều cao lớn, khả năng tải có thể bị giảm và phải tham khảo cấu hình chuyên biệt.

Điều này cho thấy việc lựa chọn cẩu tháp cho công trình cao tầng không chỉ đơn giản là chọn cẩu 10 tấn, mà cần tính toán toàn bộ cấu hình thiết bị theo chiều cao và điều kiện thực tế của dự án.

---

10. Yêu cầu về gió và điều kiện môi trường

Theo thông tin trong tài liệu, cẩu tháp SCP6025-10 được thiết kế để làm việc trong môi trường có nhiệt độ từ -20°C đến 40°C, tốc độ gió vận hành tối đa 20 m/s và cấp làm việc A4.

Tuy nhiên, cần phân biệt rõ:

Tốc độ gió cho phép khi vận hành không đồng nghĩa với tốc độ gió cho phép khi lắp dựng.

Trong hướng dẫn lắp dựng, nhà sản xuất quy định công tác erection chỉ được thực hiện khi tốc độ gió dưới 13 m/s.

Đây là thông tin đặc biệt quan trọng đối với các công trình sử dụng cẩu tháp ngoài trời. Khi điều kiện thời tiết thay đổi, đơn vị quản lý thiết bị cần căn cứ vào:

• Tốc độ gió thực tế.
• Trạng thái làm việc của cẩu.
• Chiều dài cần.
• Chiều cao cẩu.
• Trạng thái có tải hoặc không tải.
• Quy định của nhà sản xuất.
• Biện pháp an toàn của công trường.

---

11. Hệ thống an toàn và kiểm tra trước khi đưa vào vận hành

Một thiết bị nâng tải lớn như cẩu tháp SCP6025-10 cần được kiểm tra đầy đủ trước khi đưa vào sử dụng.

Tài liệu hướng dẫn đưa vào vận hành yêu cầu kiểm tra nhiều chức năng, trong đó có:

• Nút dừng khẩn cấp.
• Các chế độ điều khiển.
• Màn hình/monitor.
• Phanh quay.
• Anemometer – thiết bị đo gió.
• Cảnh báo âm thanh và đèn báo.
• Đèn và cần gạt kính cabin.
• Safety stop.
• Các giới hạn hành trình.
• Khóa móc nâng.

Đây là cơ sở để xây dựng quy trình kiểm tra trước khi bàn giao thiết bị cho đơn vị vận hành.

Đối với doanh nghiệp cung cấp và lắp đặt thiết bị cẩu tháp, việc kiểm tra không nên chỉ dừng lại ở việc máy có thể chạy. Cần kiểm tra cả khả năng hoạt động của các thiết bị giới hạn, cảnh báo và bảo vệ để đảm bảo cẩu vận hành đúng cấu hình kỹ thuật.

---

12. Ứng dụng của cẩu tháp SCP6025-10

Với khả năng nâng tải đến 10 tấn và cần có thể cấu hình đến 60 m theo biểu đồ kỹ thuật, cẩu tháp SCP6025-10 có thể được xem xét cho nhiều nhóm công trình có yêu cầu nâng hạ vật liệu với phạm vi làm việc lớn.

Một số ứng dụng tiêu biểu:

Công trình cao tầng

Phục vụ nâng:

• Thép xây dựng.
• Cốp pha.
• Kết cấu thép.
• Vật liệu hoàn thiện.
• Thiết bị cơ điện.
• Các cấu kiện có khối lượng lớn.

Nhà xưởng và công trình công nghiệp

Cẩu tháp có thể hỗ trợ lắp dựng kết cấu thép, thiết bị và vật liệu trong phạm vi rộng của công trường.

Khu đô thị và dự án xây dựng quy mô lớn

Khả năng quay và xe con di chuyển trên cần giúp tối ưu vùng phục vụ, hạn chế nhu cầu bố trí nhiều thiết bị nâng hạ trong một số phương án mặt bằng.

Công trình yêu cầu nâng tải lớn ở bán kính gần

Biểu đồ tải cho thấy cấu hình của cẩu tháp SCP6025-10 có khả năng đạt tải trọng lớn ở vùng bán kính gần, phù hợp với các trường hợp cần nâng cấu kiện nặng từ vị trí tập kết lên công trình.

---

13. Lợi ích khi lựa chọn cẩu tháp SCP6025-10

Từ các thông số và cấu hình được thể hiện trong tài liệu, cẩu tháp SCP6025-10 có một số ưu điểm đáng chú ý:

Tải trọng lớn:
Khả năng nâng danh định đến 10 tấn ở cấu hình phù hợp giúp thiết bị đáp ứng các nhu cầu nâng vật liệu và cấu kiện nặng.

Tầm với linh hoạt:
Nhiều chiều dài cần từ 25 m đến 60 m giúp dễ dàng lựa chọn cấu hình theo mặt bằng.

Mast 1,6 × 1,6 m:
Kết cấu mast có nhiều cấu hình phục vụ lắp dựng và leo cao.

Nhiều lựa chọn cơ cấu nâng:
Các model 55RCS25, SC60LVF25 và SC75LVF25 cho phép lựa chọn theo yêu cầu vận hành.

Khả năng cấu hình double-trolley:
Tài liệu có riêng hệ thống double-trolley và các phương án thay đổi reeving, phục vụ những cấu hình làm việc khác nhau.

Hệ thống an toàn được tích hợp:
Tài liệu đề cập đến các thiết bị giới hạn, cảnh báo gió, phanh, emergency stop và các chức năng kiểm tra trước khi đưa máy vào vận hành.

---

14. Lưu ý quan trọng khi lựa chọn và sử dụng cẩu tháp SCP6025-10

Khi lựa chọn cẩu tháp cho một dự án cụ thể, không nên chỉ dựa vào thông số 10 tấn.

Để xác định cẩu tháp SCP6025-10 có phù hợp hay không, cần xem xét tối thiểu:

1. Tải trọng lớn nhất cần nâng.
2. Bán kính lớn nhất cần làm việc.
3. Chiều cao móc yêu cầu.
4. Chiều dài cần cần thiết.
5. Vị trí lắp đặt cẩu.
6. Điều kiện nền móng.
7. Phương án neo cẩu vào công trình nếu cần.
8. Điều kiện gió tại công trường.
9. Nguồn điện cung cấp.
10. Phương án lắp dựng và tháo dỡ.
11. Cấu hình đối trọng.
12. Biểu đồ tải tương ứng với cấu hình thực tế.

Đặc biệt, thông số tải trọng trong bài viết này được lấy từ tài liệu kỹ thuật của cẩu tháp SCP6025-10. Khi triển khai thực tế, phải sử dụng đúng biểu đồ tải, cấu hình cần, chiều cao mast, cơ cấu nâng và phương án lắp dựng của chiếc cẩu cụ thể.

---

15. Kết luận

Cẩu tháp SCP6025-10 là dòng cẩu tháp tải trọng lớn với cấu hình được thiết kế hướng đến các công trình có yêu cầu nâng hạ vật liệu và cấu kiện nặng trong phạm vi làm việc rộng.

Theo tài liệu kỹ thuật, thiết bị có khả năng nâng đến 10 tấn, chiều dài cần trong sơ đồ cấu hình đến 60 m, sử dụng mast tiết diện 1,6 × 1,6 m, nhiều lựa chọn cơ cấu nâng, xe con và cơ cấu quay. Hệ thống cũng được thiết kế với các phương án lắp dựng, telescoping, neo giữ và nhiều cấu hình đối trọng nhằm đáp ứng các điều kiện công trường khác nhau.

Điểm quan trọng nhất khi khai thác cẩu tháp SCP6025-10 là không đánh đồng tải trọng tối đa với tải trọng cho phép ở mọi bán kính. Khả năng nâng thực tế phải được xác định dựa trên biểu đồ tải và cấu hình cụ thể của cẩu.

Đối với các dự án xây dựng có nhu cầu sử dụng cẩu tháp tải trọng lớn, việc lựa chọn đúng cấu hình ngay từ đầu sẽ giúp tối ưu phạm vi phục vụ, tổ chức mặt bằng, hiệu quả nâng hạ và quan trọng nhất là đảm bảo thiết bị được vận hành trong giới hạn kỹ thuật cho phép.
