CẨU THÁP JTT6015-10

CẨU THÁP 10 TẤN, TẦM VỚI 60M CHO CÔNG TRÌNH XÂY DỰNG

---

1. Tổng quan về cẩu tháp JTT6015-10

Trong các dự án xây dựng cao tầng, khu đô thị, nhà xưởng công nghiệp và công trình có quy mô lớn, nhu cầu nâng hạ vật liệu ở độ cao và phạm vi rộng đòi hỏi thiết bị cẩu tháp phải có tải trọng phù hợp, tầm với lớn và khả năng cấu hình linh hoạt.

JTT6015-10 là mẫu cẩu tháp được tài liệu kỹ thuật của JARLWAY giới thiệu với tải trọng nâng tối đa 10 tấn, chiều dài cần có thể cấu hình đến 60m. Tài liệu hướng dẫn của thiết bị bao gồm đầy đủ các nội dung về thông số kỹ thuật, biểu đồ tải, cơ cấu máy, cấu hình mast, neo giữ, móng cẩu, đối trọng, lắp dựng, lắp cần, đi cáp, leo cao và tháo dỡ.

Với cấu hình tải trọng 10 tấn ở khu vực bán kính gần và khả năng mở rộng chiều dài cần đến 60m, JTT6015-10 hướng đến nhóm công trình cần nâng vật liệu có khối lượng lớn đồng thời phục vụ phạm vi làm việc rộng.

Một điểm cần đặc biệt lưu ý khi đánh giá cẩu tháp JTT6015-10 là tải trọng nâng không cố định trên toàn bộ chiều dài cần. Theo biểu đồ tải trong tài liệu, khi bán kính làm việc tăng, tải trọng cho phép giảm tương ứng. Đây là nguyên tắc quan trọng cần được xem xét trong quá trình lựa chọn cấu hình và lập phương án sử dụng cẩu.

---

2. Thông số kỹ thuật nổi bật của JTT6015-10

Dựa trên tài liệu User Manual được cung cấp, JTT6015-10 có các thông số chính như sau:

Các giá trị trên được tổng hợp từ phần Crane Specification, Load Diagrams và Mechanisms trong tài liệu JTT6015-10. Khi triển khai thực tế cần đối chiếu với đúng cấu hình máy được lắp đặt tại công trường.

---

3. Thiết kế cần với tầm với lên đến 60m

Một trong những điểm nổi bật của JTT6015-10 là hệ thống cần có nhiều cấu hình chiều dài.

Theo bản vẽ tổng thể, các chiều dài cần được thể hiện gồm:

• 30m
• 35m
• 40m
• 45m
• 50m
• 55m
• 60m

Các đoạn cần được tổ hợp từ nhiều section khác nhau. Trong bản vẽ tổng thể, các đoạn cần chính được đánh số và bảng chiều dài cho thấy mỗi section có thể có chiều dài 10m hoặc 5m, giúp tạo ra nhiều cấu hình cần khác nhau.

Việc thay đổi chiều dài cần mang lại khả năng thích ứng với từng mặt bằng công trường.

Khi sử dụng cần ngắn

Cần ngắn giúp tập trung khả năng nâng vào khu vực gần tâm quay. Điều này phù hợp với công trường có mặt bằng hạn chế hoặc không cần phạm vi phục vụ quá rộng.

Khi sử dụng cần dài

Cấu hình cần 50–60m giúp mở rộng vùng làm việc, phù hợp với các dự án có mặt bằng xây dựng lớn hoặc cần đưa vật liệu đến nhiều vị trí khác nhau.

Tuy nhiên, cần càng dài thì tải trọng cho phép ở vùng bán kính lớn càng giảm. Vì vậy, việc lựa chọn chiều dài cần phải đồng thời dựa trên tải trọng và bán kính làm việc thực tế.

---

4. Biểu đồ tải trọng cẩu tháp JTT6015-10

Đây là một trong những nội dung quan trọng nhất của tài liệu.

Theo bảng Load Diagrams, JTT6015-10 có khả năng nâng tối đa 10 tấn ở bán kính gần. Khi bán kính tăng, tải trọng cho phép giảm dần.

Với cấu hình cần 60m, tài liệu thể hiện:

Lưu ý: Bảng trên được đọc theo biểu đồ tải trong tài liệu. Tải trọng cho phép phải được xác định theo đúng cấu hình reeving/falls, chiều dài cần và bán kính làm việc của máy thực tế.

Đối với cấu hình 10 tấn, tài liệu cho thấy tại bán kính 15m tải cho phép là khoảng 7,24 tấn, trong khi tại bán kính 60m còn khoảng 1,40 tấn.

Điều này minh họa rất rõ nguyên tắc vận hành cẩu tháp:

Tải trọng danh định của cẩu không có nghĩa là cẩu có thể nâng tải đó tại mọi bán kính.

Đây là yếu tố cần được kiểm tra trước mỗi phương án nâng hàng, đặc biệt với các cấu kiện bê tông, kết cấu thép, máy móc và vật tư có khối lượng lớn.

---

5. Các cấu hình cần và tải tại đầu cần

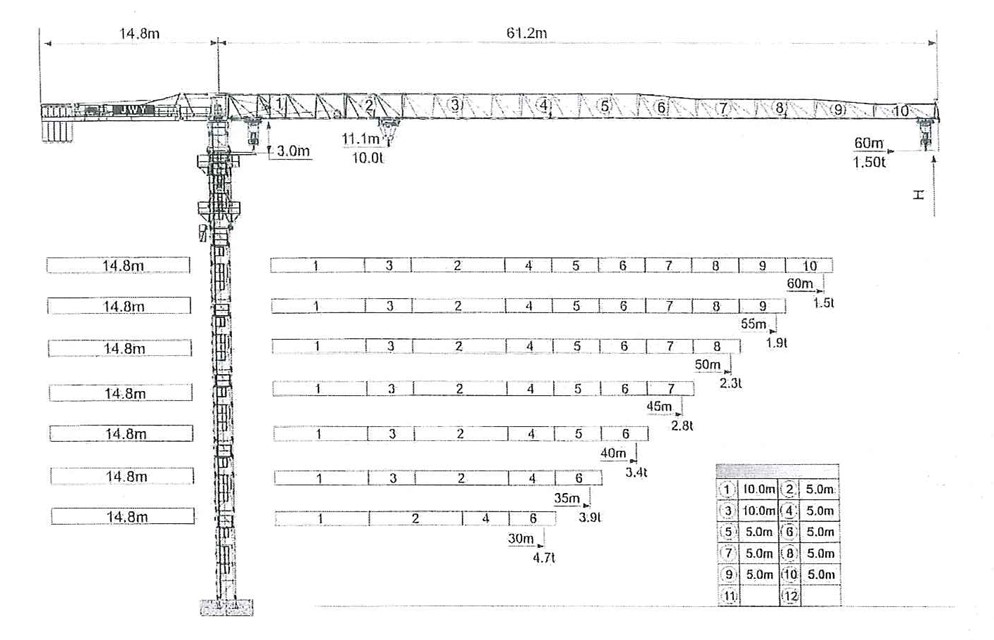

Bên cạnh biểu đồ tải chi tiết, bản vẽ tổng thể của JTT6015-10 thể hiện tải trọng ở vùng đầu cần đối với từng chiều dài.

Có thể nhận thấy khi chiều dài cần giảm, khả năng tải tại đầu cần tăng đáng kể.

Đây là lý do khi thiết kế phương án bố trí cẩu tháp, kỹ sư không chỉ quan tâm đến việc “cẩu có tải 10 tấn hay không”, mà cần xác định chính xác:

• Vật nâng nặng bao nhiêu?
• Vật nâng nằm ở bán kính bao nhiêu?
• Khoảng cách từ tâm quay đến vị trí lấy/đặt tải?
• Cần sử dụng dài bao nhiêu mét?
• Cấu hình cáp nâng như thế nào?
• Chiều cao móc cần đạt bao nhiêu?
• Vị trí cẩu có phù hợp với móng và hệ neo hay không?

Đây là cách tiếp cận cần thiết để lựa chọn cẩu tháp phù hợp và tránh tình trạng thiết bị có tải trọng danh định lớn nhưng không đáp ứng được tải tại vị trí làm việc thực tế.

---

6. Cơ cấu nâng, xe con và cơ cấu quay

JTT6015-10 được thiết kế với các cơ cấu chính phục vụ quá trình nâng hạ, di chuyển xe con và quay cần.

Theo sơ đồ Mechanisms trong tài liệu:

Cơ cấu nâng

Cơ cấu nâng sử dụng hệ thống truyền động với các cấp tốc độ khác nhau nhằm đáp ứng yêu cầu nâng hạ tải.

Tốc độ nâng được thay đổi tùy theo tải và cấu hình vận hành. Điều này giúp người vận hành có thể lựa chọn chế độ phù hợp, cân bằng giữa khả năng nâng tải và tốc độ thi công.

Cơ cấu xe con

Xe con di chuyển dọc theo cần, đưa móc đến vị trí cần lấy hoặc đặt vật liệu.

Tài liệu thể hiện tốc độ xe con khoảng 0–60m/phút.

Đây là cơ cấu có ảnh hưởng trực tiếp đến hiệu suất chu kỳ nâng. Khả năng đưa vật nâng nhanh đến đúng bán kính giúp giảm thời gian chờ và hỗ trợ tối ưu hóa năng suất cẩu.

Cơ cấu quay

Cơ cấu quay cho phép cụm kết cấu quay di chuyển quanh trục thẳng đứng của cẩu.

Tài liệu thể hiện tốc độ quay khoảng 0–0,7 vòng/phút.

Việc kiểm soát tốc độ quay có ý nghĩa quan trọng trong quá trình đưa tải đến vị trí đặt, đặc biệt khi công trường có nhiều vật cản hoặc nhiều thiết bị nâng hoạt động đồng thời.

---

7. Hệ thống mast và cấu hình chiều cao

Mast là bộ phận chịu lực chính truyền tải trọng từ cụm kết cấu phía trên xuống nền móng hoặc hệ neo của cẩu.

Theo bản vẽ cấu hình JTT6015-10, hệ thống mast có tiết diện khoảng 1,6 × 1,6m.

Tài liệu có riêng phần Mast Combination và Anchorages, cho thấy cẩu có thể được triển khai với:

• Cấu hình đứng tự do.
• Cấu hình neo vào công trình.
• Hệ thống mast tiêu chuẩn.
• Hệ thống jacking section.
• Jacking cage phục vụ leo cao.
• Các phương án neo tại những cao độ khác nhau.

Bảng neo trong tài liệu thể hiện các cao độ neo như 43,6m; 64,6m; 85,6m; 106,6m; 127,6m; 148,6m; 169,6m; 190,6m; 211,6m và các thông số phản lực tương ứng.

Điều này cho thấy khi cẩu được sử dụng cho công trình cao tầng, việc lựa chọn cấu hình mast và hệ neo phải được thực hiện theo chiều cao thực tế và phương án kỹ thuật của công trình, thay vì chỉ dựa vào chiều dài cần.

---

8. Móng cẩu tháp và yêu cầu về nền móng

Đối với cẩu tháp đứng tự do, nền móng là một bộ phận đặc biệt quan trọng.

Tài liệu JTT6015-10 có riêng mục Foundation for free standing type crane, trong đó đưa ra các giá trị tác động của cẩu lên móng như:

• Mô men xoắn từ cụm phía trên.
• Mô men tác động lên mặt móng.
• Lực đứng.
• Lực ngang.

Ví dụ với cấu hình cần 60m và chiều cao đứng tự do được tài liệu đề cập, bảng tải móng thể hiện:

Đây là các giá trị tác động theo cấu hình cụ thể trong tài liệu, không phải thông số áp dụng chung cho mọi trường hợp lắp đặt.

Tài liệu cũng đưa ra yêu cầu về bê tông và bố trí thép cho móng. Tuy nhiên, khi triển khai một dự án thực tế, móng cẩu phải được thiết kế, kiểm tra và xác nhận theo điều kiện địa chất, tải trọng công trình, cấu hình cẩu và hồ sơ thiết kế được phê duyệt.

---

9. Đối trọng cẩu tháp JTT6015-10

Đối trọng có nhiệm vụ tạo mô men cân bằng cho hệ thống cẩu.

Theo bảng Counter Weight Table, khối lượng đối trọng thay đổi theo chiều dài cần:

Các block đối trọng được tài liệu chia thành các mức 5.000kg, 3.000kg và 2.000kg, sau đó phối hợp theo từng cấu hình cần.

Điều này cho thấy đối trọng phải thay đổi tương ứng với cấu hình cần.

Không nên tự ý thay đổi số lượng hoặc vị trí các block đối trọng ngoài cấu hình được nhà sản xuất quy định. Việc thay đổi chiều dài cần nhưng không thay đổi đối trọng đúng theo yêu cầu có thể làm thay đổi trạng thái cân bằng của toàn bộ cẩu.

---

10. Cáp nâng và cáp xe con

Theo phần thông số cơ cấu của tài liệu:

Cáp nâng:

• Đường kính: 14mm

Cáp xe con:

• Đường kính: 7,5mm

Cáp nâng được dẫn từ tang cuốn cáp qua hệ thống pulley dẫn hướng, pulley trên cần, cụm móc và được cố định tại đầu cần theo đúng sơ đồ lắp đặt.

Tài liệu dành riêng phần hướng dẫn Reeling of hoist wire ropes, trong đó mô tả đường đi của cáp nâng qua:

Tang cáp → pulley dẫn hướng → pulley trên cần → hook block → điểm cố định tại đầu cần.

Đối với cáp xe con, chiều dài cáp thay đổi theo cấu hình cần. Tài liệu đưa ra bảng chiều dài cáp xe con tương ứng với các cấu hình từ 30m đến 60m.

Trong quá trình bảo dưỡng, tình trạng cáp thép, điểm cố định cáp, pulley và cơ cấu cuốn cáp cần được kiểm tra thường xuyên để đảm bảo hệ thống hoạt động ổn định.

---

11. Yêu cầu về gió trong quá trình lắp dựng và vận hành

Điều kiện gió là yếu tố không thể bỏ qua khi vận hành cẩu tháp ngoài trời.

Theo tài liệu JTT6015-10:

• Giới hạn gió khi lắp dựng, tháo dỡ, neo, leo cao và thay cáp luffing: dưới 12m/s.
• Giới hạn gió khi cẩu làm việc: 20m/s.
• Giới hạn gió khi cẩu ngoài trạng thái làm việc: 46m/s.

Sự khác biệt giữa các giới hạn này rất quan trọng.

Khi thực hiện các công việc như lắp dựng, tháo dỡ hoặc leo cao, kết cấu cẩu đang ở trạng thái đặc biệt và yêu cầu kiểm soát điều kiện gió nghiêm ngặt hơn.

Vì vậy, công trường nên trang bị và duy trì hệ thống đo gió phù hợp, đồng thời người phụ trách thiết bị cần theo dõi điều kiện thời tiết trước và trong quá trình thi công.

---

12. Quy trình lắp dựng JTT6015-10

Tài liệu dành một phần lớn nội dung cho quy trình lắp dựng cẩu.

Các bước chính bao gồm:

1. Chuẩn bị mặt bằng và khu vực lắp dựng.
2. Kiểm tra thiết bị nâng phục vụ lắp cẩu.
3. Lắp fixing angle.
4. Lắp base section.
5. Lắp jacking cage.
6. Lắp jacking section.
7. Lắp cụm kết cấu quay.
8. Lắp cần đối trọng.
9. Lắp đối trọng ban đầu.
10. Lắp cần chính.
11. Lắp hệ thống cáp.
12. Lắp đầy đủ đối trọng.
13. Thực hiện jacking/leo cao khi cần.
14. Kiểm tra và thử tải sau lắp đặt.

Tài liệu yêu cầu thiết bị nâng phục vụ lắp dựng phải có khả năng nâng lớn hơn khối lượng của cấu kiện cần lắp, đồng thời sling, hook block và các thiết bị nâng phải được kiểm tra trước khi sử dụng.

Khu vực lắp dựng chỉ dành cho đội ngũ được phép làm việc.

Đặc biệt, tài liệu yêu cầu load test sau khi lắp đặt.

---

13. Ưu điểm của cẩu tháp JTT6015-10

Từ các thông số được thể hiện trong tài liệu, JTT6015-10 có một số đặc điểm đáng chú ý:

Tải trọng nâng lớn

Tải trọng tối đa 10 tấn đáp ứng nhu cầu nâng nhiều loại vật liệu và cấu kiện nặng trong xây dựng.

Tầm với đến 60m

Chiều dài cần tối đa 60m giúp mở rộng phạm vi phục vụ, phù hợp với các công trường có mặt bằng lớn.

Nhiều cấu hình cần

Các cấu hình 30–60m giúp chủ đầu tư và đơn vị thi công có thể lựa chọn chiều dài cần phù hợp với từng dự án.

Đối trọng thay đổi theo cấu hình

Hệ thống đối trọng được thiết kế theo từng chiều dài cần, giúp cấu hình thiết bị rõ ràng và thuận lợi cho quá trình lắp dựng.

Có phương án leo cao

Hệ thống jacking cage và jacking section cho phép triển khai phương án leo cao theo cấu hình được thiết kế.

Có đầy đủ thông số tải

Biểu đồ tải chi tiết theo bán kính giúp kỹ thuật công trường có cơ sở xác định khả năng nâng tại từng vị trí làm việc.

---

14. JTT6015-10 phù hợp với những công trình nào?

Với cấu hình tải trọng đến 10 tấn và chiều dài cần đến 60m, JTT6015-10 có thể được xem xét cho các nhóm công trình có nhu cầu nâng hạ lớn như:

Công trình cao tầng

Phục vụ nâng vật liệu xây dựng, thép, cốp pha, thiết bị cơ điện và các cấu kiện lên các tầng cao.

Công trình công nghiệp

Phù hợp với các dự án nhà xưởng, khu công nghiệp có yêu cầu nâng kết cấu thép và thiết bị nặng.

Khu đô thị và dự án quy mô lớn

Tầm với 60m giúp tăng phạm vi phục vụ trên mặt bằng công trường.

Công trình sử dụng cấu kiện nặng

Khả năng nâng tải lớn ở vùng bán kính gần phù hợp với những công việc cần đưa cấu kiện có khối lượng lớn từ khu vực tập kết đến vị trí lắp đặt.

---

15. Lưu ý khi lựa chọn cẩu tháp JTT6015-10 cho công trình

Để lựa chọn cấu hình JTT6015-10 phù hợp, cần khảo sát trước các yếu tố chính:

• Tải trọng lớn nhất cần nâng.
• Bán kính nâng lớn nhất.
• Chiều cao móc.
• Chiều dài cần.
• Chiều cao đứng tự do.
• Vị trí đặt cẩu.
• Điều kiện nền móng.
• Khả năng neo vào công trình.
• Điều kiện gió.
• Nguồn điện.
• Phương án lắp dựng.
• Phương án tháo dỡ.
• Khoảng cách đến các công trình và thiết bị xung quanh.
• Biểu đồ tải tương ứng với cấu hình thực tế.

Đặc biệt, cần phân biệt rõ giữa tải trọng định mức của cẩu và tải trọng cho phép tại bán kính cụ thể.

Ví dụ, với JTT6015-10, việc gọi thiết bị là “cẩu tháp 10 tấn” chỉ phản ánh khả năng tải tối đa của cấu hình. Khi đưa tải ra bán kính lớn, tải trọng cho phép sẽ giảm theo biểu đồ.

Đây là thông tin cần được phổ biến cho người vận hành, cán bộ kỹ thuật và bộ phận quản lý thiết bị để tránh sử dụng sai giới hạn tải.

---

16. Kết luận

Cẩu tháp JTT6015-10 là dòng cẩu tháp tải trọng lớn với cấu hình nổi bật gồm tải nâng tối đa 10 tấn và chiều dài cần đến 60m. Thiết bị được thiết kế với nhiều cấu hình cần, hệ thống mast, jacking cage, hệ thống neo và đối trọng thay đổi theo chiều dài cần.

Một trong những ưu điểm đáng chú ý của JTT6015-10 là khả năng kết hợp giữa tải trọng nâng lớn ở bán kính gần và phạm vi phục vụ rộng khi sử dụng cần dài. Với nhiều lựa chọn chiều dài cần từ 30m đến 60m, thiết bị có thể được cấu hình theo yêu cầu cụ thể của từng công trường.

Bên cạnh khả năng nâng, tài liệu cũng cung cấp tương đối đầy đủ các thông tin liên quan đến biểu đồ tải, cơ cấu nâng, xe con, cơ cấu quay, cáp thép, mast, móng, đối trọng, neo giữ, lắp dựng và leo cao. Đây là những dữ liệu quan trọng để kỹ thuật công trường xây dựng phương án sử dụng cẩu một cách có kiểm soát.

Đối với mỗi dự án, việc lựa chọn JTT6015-10 cần được thực hiện trên cơ sở tải trọng – bán kính – chiều cao – chiều dài cần – cấu hình mast – móng/neo – điều kiện gió, thay vì chỉ căn cứ vào tải trọng 10 tấn.

TAKITA định hướng cung cấp các giải pháp thiết bị nâng hạ và hỗ trợ kỹ thuật cho công trình với trọng tâm là đúng cấu hình, đúng nhu cầu và an toàn trong quá trình vận hành. Đối với các dự án có nhu cầu sử dụng cẩu tháp tải trọng lớn, việc khảo sát mặt bằng và xác định biểu đồ tải phù hợp ngay từ đầu là bước quan trọng để tối ưu hiệu quả khai thác thiết bị.
