THANG MÁY CÔNG NGHIỆP SC35 – GIẢI PHÁP NÂNG NGƯỜI & VẬT TƯ ĐẲNG CẤP CHO CÔNG TRÌNH ỐNG KHÓI CÔNG NGHIỆP

Trong những công trình công nghiệp quy mô lớn như nhà máy nhiệt điện, lọc hoá dầu, xi măng hay trạm xử lý khí, việc tiếp cận khu vực trên cao – đặc biệt là thân ống khói – luôn là thử thách đòi hỏi thiết bị nâng chuyên dụng, an toàn tuyệt đối và vận hành ổn định trong thời gian dài. Chính vì nhu cầu đặc thù đó, SC35 Chimney Hoist được nghiên cứu và phát triển – một giải pháp nâng người và vật tư tối ưu, được thiết kế riêng theo kích thước ống khói của dự án Nhà máy nhiệt điện Vĩnh Tân 2×622MW, Việt Nam . Sản phẩm do CABR Construction Machinery Technology Co., Ltd. chế tạo – đơn vị tiên phong tại Trung Quốc trong lĩnh vực thiết bị nâng xây dựng theo tiêu chuẩn GB10055-2007.

1. Thông số thang máy công nghiệp SC35

Điểm nổi bật giúp thang máy SC35 khác biệt hoàn toàn so với các loại thang máy xây dựng thông thường chính là thiết kế “đo ni đóng giày” cho kết cấu ống khói cao đến 160 mét. Mọi chi tiết từ kích thước cabin, hệ truyền động, kết cấu dẫn hướng cho tới giải pháp ổn định đều được tùy biến phù hợp với yêu cầu thực tế của ống khói Vĩnh Tân.

1.1. Thông số kỹ thuật vượt trội của thang máy SC35

Theo bảng thông số kỹ thuật (Performance Parameter & General Drawing) trang 3 :

Tải trọng định mức: 350 kg
Tốc độ nâng: 30 m/phút
Chiều cao làm việc: 160 m
Động cơ: YZEJ132M-4, công suất 11kW
Hệ an toàn: SAJ30-1.2

2. Kết cấu – Mạnh mẽ, bền bỉ, tối ưu cho độ cao hàng trăm mét

Theo mô tả trong phần Structure Division từ trang 5 đến trang 14 của tài liệu , SC35 sử dụng kết cấu kim loại chuyên dụng với các đặc điểm nổi bật sau:

2.1. Hệ thống dẫn hướng (Guide Rail) – Cốt lõi của sự ổn định

Mỗi đoạn tiêu chuẩn cao 3016mm, chế tạo từ thép ống và thép góc hàn gia cường.
Thanh răng được cố định bằng bulong lục giác chìm, đảm bảo độ chính xác cao.
Bulong liên kết tiêu chuẩn M22 cấp độ bền 8.8, chống xoắn và chịu tải lớn.

Kết cấu này giúp SC35 vận hành êm – an toàn – không rung lắc, đặc biệt quan trọng khi làm việc trong không gian hẹp của ống khói.

2.2. Cabin nâng – Không gian an toàn tuyệt đối

Cabin được mô tả chi tiết ở trang 5–8 :

Sử dụng inox chống ăn mòn, phù hợp môi trường gió – hơi nước – nhiệt độ chênh lệch lớn.
Cửa cabin dạng cửa gập hai cánh, có liên động điện: cửa mở → không chạy được.
Trang bị đèn chiếu sáng, thông gió, đèn khẩn cấp.
Có cửa thoát hiểm và lan can bảo vệ trên nóc cabin cho kỹ thuật viên thao tác lắp đặt và bảo trì.

2.3. Hệ thống truyền động – Trái tim của hiệu suất

Mô tả từ trang 14–17 :

Motor + hộp giảm tốc sử dụng truyền động răng nghiêng và răng côn.
Độ ồn thấp, độ bền cao, chịu tải tốt.
Tích hợp tay xả phanh thủ công cho trường hợp mất điện.

Đây chính là yếu tố giúp SC35 vận hành trong ống khói với độ ổn định cao, hạn chế tối đa rung lắc.

2.4. Hệ thống an toàn – Nền tảng tạo niềm tin

SC35 được trang bị đầy đủ các cơ chế bảo vệ:

SAJ30-1.2 Safety Device – Chống rơi chủ động

Theo phần 1.5.3.1: thiết bị sử dụng công nghệ “ly tâm – ăn khớp dần”, giúp cabin giảm tốc êm và cắt điện khi xảy ra rơi tự do. Một trong những thiết bị chống rơi tiên tiến nhất hiện nay.

Giới hạn hành trình – Limit & Final Limit

Ngăn cabin vượt quá điểm đỉnh hoặc chạm đáy
Có cụm bảo vệ cơ khí chống “vọt đầu” độc quyền

Liên động cửa tầng – Interlock

Cửa tầng mở → cabin không chạy
Cabin chưa về đúng tầng → cửa tầng không mở

Chống quá tải

Tự động cảnh báo từ 630kg và ngắt điện hoàn toàn khi vượt quá 110%.

Hệ thống an toàn này đáp ứng tiêu chuẩn GB10055-2007 và GB10054-2005 – quy chuẩn cao nhất về thiết bị nâng người tại Trung Quốc.

3. Lắp đặt – Nhanh, an toàn, chính xác

Theo phần “Installation” trang 21–29 của tài liệu , SC35 được đánh giá là thiết bị dễ lắp đặt – dễ cân chỉnh – tiết kiệm thời gian thi công nhờ:

Kết cấu tiêu chuẩn hóa
Bộ giằng liên kết tường (tie-in) theo chu kỳ 3016mm
Các điểm chuẩn (stop collar, định vị răng) đã được thiết lập tại nhà máy
Dễ dàng kiểm tra độ thẳng đứng bằng máy kinh vĩ
Hệ thống cáp dẫn hướng có xe trượt giúp giảm tải trọng lên dây điện

Đặc biệt, việc lắp đặt yêu cầu:

Điều kiện thời tiết ổn định
Nhân sự có chứng chỉ an toàn
Kiểm tra giới hạn hành trình trước khi vận hành
Thực hiện Drop Test trước khi bàn giao

Việc này đảm bảo thiết bị đạt an toàn 100% trước khi đưa vào sử dụng thực tế.

4. Vận hành – Dễ sử dụng như thang máy

SC35 được thiết kế tối ưu cho kỹ thuật viên, với hai bảng điều khiển:

4.1. Điều khiển trong cabin (In-cage Control)

Bấm nút START → chọn tầng 1–5 → cabin tự động di chuyển.
Nút Emergency Stop dùng cho tình huống khẩn cấp.
Có công tắc bật đèn, quạt.

4.2. Điều khiển trên nóc cabin (Top Control)

Chế độ ưu tiên khi lắp đặt, kiểm tra và bảo dưỡng.
Cho phép thao tác “đi từng bước” để đảm bảo an toàn.

Tất cả hệ thống điện điều khiển đều được mô tả chi tiết trong phần “Electrical System” trang 63–71 của tài liệu .

5. Bảo trì – tuổi thọ lên đến hàng chục năm

Bảo trì SC35 được chuẩn hóa theo từng mốc thời gian vận hành, dựa trên bảng mô tả trang 34–36 .

Mốc 40 giờ hoặc 3 tháng

Kiểm tra hộp giảm tốc
Bôi mỡ thanh răng
Bảo trì thiết bị chống rơi
Kiểm tra con lăn – bánh dẫn hướng

Mốc 100 giờ hoặc 2 tháng

Siết lại toàn bộ bulong khung dẫn
Kiểm tra công tắc hành trình
Kiểm tra cáp, tủ điện

Mốc 400 giờ hoặc 3 tháng

Kiểm tra mài mòn bánh răng
Kiểm tra mài mòn con lăn dẫn hướng
Thực hiện Drop Test thiết bị an toàn

Với lịch bảo trì chuẩn này, SC35 có thể vận hành ổn định 10–15 năm, phù hợp cả với môi trường ống khói khắc nghiệt.

6. SC35 – Lý do thiết bị được các nhà thầu tin dùng

Dựa trên toàn bộ nội dung trong tài liệu, có thể tóm gọn các ưu điểm mà SC35 mang lại:

✔ An toàn tuyệt đối

Hệ thống chống rơi SAJ30-1.2
Liên động cửa tầng – cửa cabin
Chống quá tải, chống mất pha
Giới hạn hành trình đa lớp

✔ Độ ổn định cao trong ống khói

Khung dẫn chắc chắn
Liên kết tường với chu kỳ tối ưu
Truyền động răng nghiêng, chạy êm

✔ Tối ưu chi phí vận hành

Tiết kiệm nhân công đi lại
Tăng tốc độ bảo trì ống khói
Độ bền cao, ít hỏng vặt

✔ Thiết kế riêng cho dự án công nghiệp

Cabin inox chống ăn mòn
Hoạt động ổn định trong môi trường –20°C đến +50°C
Chịu gió tới 20 m/s

✔ Dễ lắp đặt – dễ bảo trì

Các bộ phận modul
Sơ đồ điện – cơ khí rõ ràng
Phụ tùng sẵn có trong danh mục đi kèm (trang 85–86)

7. SC35 – Sự lựa chọn hoàn hảo cho dự án của bạn

Nếu doanh nghiệp bạn đang triển khai:

Nhà máy nhiệt điện
Trạm xử lý khí
Ống khói công nghiệp
Công trình cao tầng cần thiết bị nâng chuyên dụng

… thì SC35 Chimney Hoist là giải pháp an toàn, bền bỉ, hiệu quả nhất trên thị trường hiện nay.

Sản phẩm đã chứng minh chất lượng qua thực tế vận hành tại Nhà máy nhiệt điện Vĩnh Tân, một trong những công trình công nghiệp trọng điểm của Việt Nam.

Tải catalogue thang máy công nghiệp SC35 >>> https://thietbinangvn.net/wp-content/uploads/2025/12/catalogue-cabr-sc35-takita.pdf

Box 1

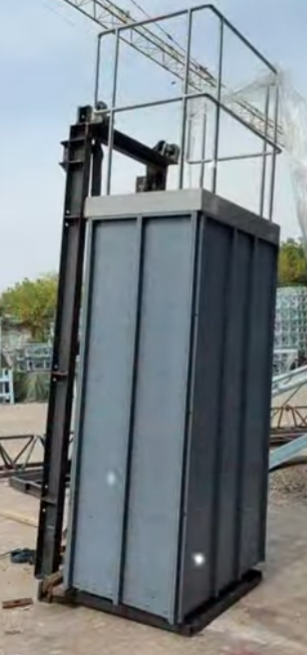

Thang máy công nghiệp SC35
