Hướng dẫn vận hành cẩu tháp Zoomlion R800-32W (800 t.m)

Cẩu tháp Zoomlion R800-32W là dòng cẩu tháp cao cấp thuộc phân khúc 800 tấn-mét. Với độ tin cậy cao, khả năng nâng tối đa 32 tấn và chiều cao lắp đặt lên đến hơn 360 m khi sử dụng hệ thống bám tường, R800-32W là một trong những model mạnh nhất và ổn định nhất của Zoomlion hiện nay. Dưới đây là phần trình tóm tắt bày tương đối đầy đủ về cấu tạo, thông số kỹ thuật, vận hành, an toàn, lắp dựng – tháo dỡ, bảo trì, chống bão, cùng các quy định quan trọng khi sử dụng cẩu tháp zoomlion R800-32W.

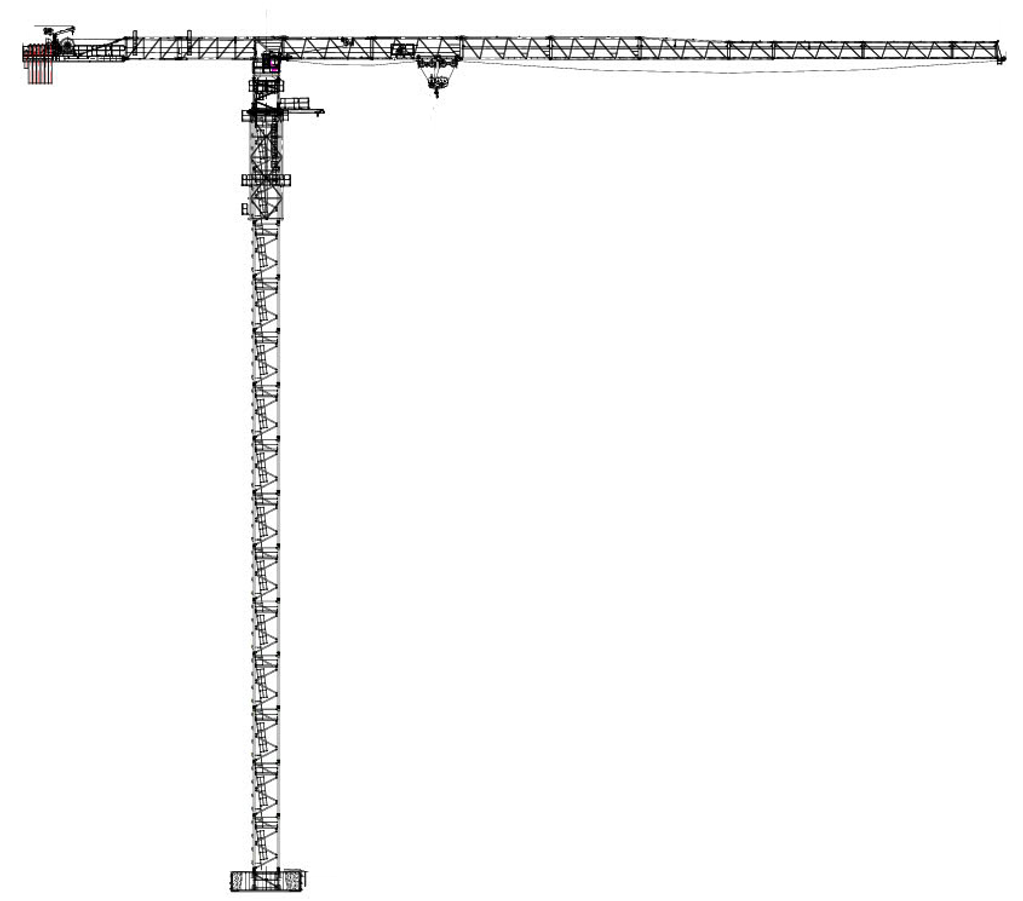

Cẩu tháp R800-32W

1. Tổng quan cẩu tháp Zoomlion R800-32W

Zoomlion R800-32W thuộc dòng cẩu tháp công suất lớn với các ưu điểm:

Momen nâng 8000 kN.m
Tải trọng tối đa 32 tấn
Bán kính làm việc 30 m – 80 m
Chiều cao độc lập 82 m
Chiều cao tối đa khi bám tường: 361,3 m

Cẩu tháp zoomlion R800-32W là loại cẩu tháp chuyên dụng cho dự án 30 – 80 tầng, công trình có mặt bằng rộng.

2. Điều kiện làm việc & an toàn

a/ Cẩu tháp zoomlion R800-32W được thiết kế làm việc ổn định trong điều kiện:

Điện áp: 380V ±10%, 50 Hz
Nhiệt độ: từ -20°C đến +40°C
Độ cao làm việc: ≤ 1000 m
Gió làm việc: ≤ 20 m/s

b. Cấm vận hành khi:

Có giông sét, bão, hoặc gió vượt quá giới hạn
Tầm nhìn kém
Thiết bị mất an toàn, hư hỏng
Các hệ thống bảo vệ không hoạt động

c. Các yêu cầu khác:

Nhân sự phải được đào tạo và có chứng chỉ vận hành cẩu tháp
Thực hiện kiểm tra trước ca, kiểm tra bulong, chốt, thiết bị giới hạn
Bảo đảm cẩu luôn được xoay tự do khi ở trạng thái nghỉ (tránh gió quật gây lực xoắn)

3. Thông số kỹ thuật chính cẩu tháp R800-32W

3.1. Thông số

Momen nâng định mức: 8000 kN.m
Momen nâng tối đa: 8704 kN.m
Bán kính nhỏ nhất – lớn nhất: 5,2-80 m
Tải trọng tối đa: 32 tấn

3.2. Tốc độ làm việc

a/ Cơ cấu nâng (Hoist 110 kW)

2 móc: 36 – 90 m/min
4 móc: 18 – 45 m/min
Tốc độ: ≤ 7 m/min

b/ Cơ cấu quay với tốc độ 0 – 0.64 r/min

c/ Cơ cấu thay đổi tầm (Jib)

0–50 m/min (32 t)
0–100 m/min (16 t)

d/ Cơ cấu leo thân

Tốc độ 0,37 m/min
Áp suất max: 31.5 MPa

4. Hiệu suất nâng theo bán kính

Tải trọng thay đổi theo từng cấu hình tay cần + chế độ 2/4 móc.
Ví dụ với tay cần 80 m:

Bán kính 5,2 m: 32 t (4 móc)
Bán kính 40 m: ~15,8 t
Bán kính 80 m: ~6,2 t

Hiệu suất giảm dần theo chiều cao nâng >82 m do trọng lượng dây cáp, được trừ theo công thức trong tài liệu.

5. Vận chuyển & cấu kiện

Cẩu tháp zoomlion R800-32W được chia thành nhiều đơn vị vận chuyển để phù hợp xe mooc, xe đầu kéo. Bao gồm:

Các đoạn thân: tiêu chuẩn, tăng cường, đoạn chân đế
Xoay + mâm quay + cơ cấu quay
Tay cần chia 8–10 đoạn
Hệ thống kéo dây, cơ cấu nâng, cơ cấu xe con
Bộ khung leo (climbing frame)
Đối trọng: PHZ5500, PHZ4000H, PHZ2500P

Hướng dẫn nêu cụ thể kích thước, khối lượng, số lượng, giúp lập phương án vận chuyển và cẩu lắp.

6. Công tác chuẩn bị & móng cẩu

6.1. Yêu cầu nền móng cố định

a/ Nền móng phải:

Bê tông C35, dày 2 m
Bảo dưỡng tối thiểu 15 ngày
Tải trọng nền ≥ 0.18 – 0.2 MPa
Sử dụng 4 chân đế lắp đối xứng

b/ Bố trí thép:

96 cây thép φ28 cho cả phương A/B
Lớp bảo vệ: 50 mm

c/ Đối với địa chất yếu: bắt buộc dùng móng cọc.

7. Hệ thống đối trọng

a/ Đối trọng được đúc bê tông cốt thép, gồm:

PHZ5500 – 5.5 t
PHZ4000H – 4 t
PHZ2500P – 2.5 t

b/ Tùy độ dài tay cần, cấu hình đối trọng thay đổi.
Ví dụ:

Tay cần 80 m → đối trọng 31.5 t
Tay cần 50 m → đối trọng 23 t
Tay cần 45 m → đối trọng 33 t

c/ Đối trọng phải được ghi rõ khối lượng, sai số ±2%.

8. Lắp dựng cẩu tháp R800-32W

Tài liệu hướng dẫn đầy đủ các bước:

8.1. Các bước chính

Lắp 4 chân đế lên móng bê tông
Lắp thân đế – thân tiêu chuẩn – thân tăng cường
Lắp khung leo, xi lanh, trạm bơm thủy lực
Lắp mâm quay + cơ cấu quay
Lắp cần đối trọng + đối trọng
Lắp tay cần từng đoạn
Căn chỉnh cáp nâng, cáp xe con
Kiểm tra các giới hạn an toàn (limit switch)
Tải thử theo tiêu chuẩn

8.2. Lưu ý quan trọng

Tất cả bulong M39/M48 phải siết đúng lực pre-tension theo tiêu chuẩn 8.8/10.9
Không cắt thép nền khi bị vướng
Không trèo lên cẩu khi gió lớn
Mọi bước leo thân phải chèn chốt đúng vị trí

9. Hệ thống điện & tủ điều khiển (cẩu tháp zoomlion R800-32W)

a/ Các thiết bị trong tủ điện:

Tủ điện chính
Biến tần
Rơle bảo vệ
Thiết bị đo tải, giới hạn nâng hạ
Giới hạn hành trình xe con
Cảm biến tốc độ quay
Hệ thống chống sét & tiếp địa

b/ Nguồn cấp từ:

Cáp mềm treo hoặc
Cáp trượt theo máng cáp

10. Vận hành an toàn cẩu tháp R800-32W

10.1. Kiểm tra trước ca

Kiểm tra chốt, bulong, mối nối
Kiểm tra cáp thép, ròng rọc, xe con
Kiểm tra dầu, mỡ, phanh, giới hạn
Đảm bảo cabin sạch, cần gạt, công tắc hoạt động

10.2. Nguyên tắc vận hành

Di chuyển tải êm, không giật cục
Không cho phép tải chạy qua đầu người
Không vận hành khi tải bị xoay hoặc mất ổn định
Giữ cần ở vị trí an toàn
Khi mất điện → hạ tải an toàn → xoay tự do

11. Bảo trì – Bảo dưỡng cẩu tháp zoomlion R800-32W

Hằng ngày: kiểm tra phanh, cáp, dầu
Hằng tuần: bôi trơn cơ cấu, kiểm tra bulong
Hằng tháng: đo lực siết, kiểm tra biến tần
Định kỳ 6 tháng: kiểm định an toàn cẩu tháp
Định kỳ 1 năm: thay dầu hộp số, dầu thủy lực

12. Hướng dẫn chống bão cho cẩu tháp R800-32W

Tháo móc tải, thu xe con về gần thân
Cẩu phải xoay tự do
Buộc vật tư trên cần
Đảm bảo bulong, chốt, neo tường chắc chắn
Gió ≥ cấp 11 → phải hạ cẩu xuống dưới mái công trình (bắt buộc)

KẾT LUẬN

Tài liệu vận hành Zoomlion R800-32W cung cấp toàn bộ thông tin quan trọng để đảm bảo:

Lắp dựng đúng kỹ thuật
Vận hành an toàn
Kéo dài tuổi thọ cẩu
Tối ưu hiệu suất nâng
Đảm bảo tuân thủ tiêu chuẩn quốc gia và quốc tế

Với tải trọng 32 t, bán kính 80 m, chiều cao trên 360 m, R800-32W là lựa chọn hàng đầu cho các dự án cao tầng, siêu cao tầng và công trình quy mô lớn.

Tải Tài Liệu Hướng Dẫn Sử Dụng Cẩu Tháp R800-32W

Bạn có thể tải file PDF về cẩu tháp zoomlion R800-32W dưới đây:

>>> Cẩu tháp R800-32W操作手册(202401)
