Cẩu tháp RL165-10RA

Để lại một bình luận / Bởi /

CẨU THÁP RL165-10RA

TỔNG QUAN KỸ THUẬT, VẬN HÀNH VÀ

ỨNG DỤNG TRONG XÂY DỰNG CAO TẦNG

Giới thiệu chung về cẩu tháp RL165-10RA

RL165-10RA là mẫu cẩu tháp cần gật (luffing jib tower crane) được thiết kế để phục vụ các công trình xây dựng cao tầng, khu đô thị có mật độ dày, yêu cầu cao về an toàn, khả năng làm việc trong không gian hạn chế và điều kiện gió phức tạp. Thiết bị đáp ứng đầy đủ các tiêu chuẩn quốc tế về an toàn, vận hành và độ bền kết cấu.

Cẩu tháp RL165-10RA có khả năng hoạt động linh hoạt với ba cấu hình chính:

  • Cẩu cần gật không xe con

  • Cẩu cần gật có xe con

  • Cẩu topless (không đỉnh) có xe con

Nhờ đó, thiết bị có thể thích ứng với nhiều phương án thi công khác nhau, từ công trình độc lập đến công trình bám tường hoặc leo trong lõi nhà.

Cẩu tháp RL165-10RA
Cẩu tháp RL165-10RA

Cẩu tháp RL165-10RA

Điều kiện làm việc và giới hạn vận hành

RL165-10RA được thiết kế để hoạt động ổn định trong điều kiện khí hậu đa dạng tại nhiều quốc gia châu Á, bao gồm Việt Nam.

Thông số điều kiện làm việc tiêu chuẩn:

  • Điện áp làm việc: 380V – 415V (±10%), 50Hz

  • Nhiệt độ môi trường cho phép: từ -20°C đến +40°C

  • Độ cao công trình so với mực nước biển: ≤ 1.000 m

Giới hạn an toàn quan trọng:

  • Không vận hành khi có giông sét, mưa bão hoặc môi trường cháy nổ

  • Không làm việc khi tầm nhìn kém hoặc gió vượt quá giới hạn cho phép

  • Bắt buộc dừng vận hành khi thiết bị có dấu hiệu bất thường

Nguyên tắc cốt lõi được nhấn mạnh trong toàn bộ tài liệu vận hành là:
An toàn luôn được đặt lên hàng đầu.

Hệ thống cảnh báo và phân loại rủi ro an toàn

Cẩu tháp RL165-10RA được trang bị hệ thống biển báo an toàn tiêu chuẩn, giúp người vận hành và đội thi công dễ dàng nhận biết nguy cơ trong quá trình làm việc.

Các mức cảnh báo gồm:

  • DANGER: Nguy hiểm nghiêm trọng, có thể gây tử vong

  • WARNING: Nguy cơ cao dẫn đến chấn thương nặng

  • CAUTION: Nguy cơ gây thương tích nhẹ hoặc trung bình

  • NOTICE: Cảnh báo liên quan đến tài sản, thiết bị

Những cảnh báo phổ biến bao gồm: nguy hiểm điện, nguy cơ rơi ngã, cấm đứng dưới tải, bắt buộc đeo dây an toàn, kiểm tra cáp thép, kiểm tra bu lông cường độ cao và thiết bị an toàn trước khi vận hành.

Thông số kỹ thuật nổi bật của cẩu tháp RL165-10RA

Khả năng nâng và tầm với

  • Tải trọng nâng tối đa: 10 tấn

  • Bán kính làm việc tối đa: 50 m

  • Mô men nâng danh định: 1.600 kN·m

  • Mô men nâng tối đa: 2.430 kN·m

Cơ cấu nâng – quay – thay đổi tầm với

  • Cơ cấu nâng sử dụng động cơ công suất 37 kW, tốc độ nâng linh hoạt

  • Cơ cấu quay tháp hoạt động êm, tốc độ quay từ 0 – 0,7 vòng/phút

  • Cơ cấu cần gật có thể điều chỉnh góc từ 10° đến 87°, phù hợp cho thi công trong không gian hẹp

Điều kiện gió cho phép

  • Khi leo tháp: ≤ 14 m/s

  • Khi làm việc: ≤ 20 m/s

  • Khi không vận hành: ≤ 41 m/s

Những thông số này cho thấy RL165-10RA đặc biệt phù hợp với công trình cao tầng tại đô thị, nơi yêu cầu kiểm soát chặt chẽ chuyển động của cần cẩu.

Hiệu suất nâng theo cấu hình cần

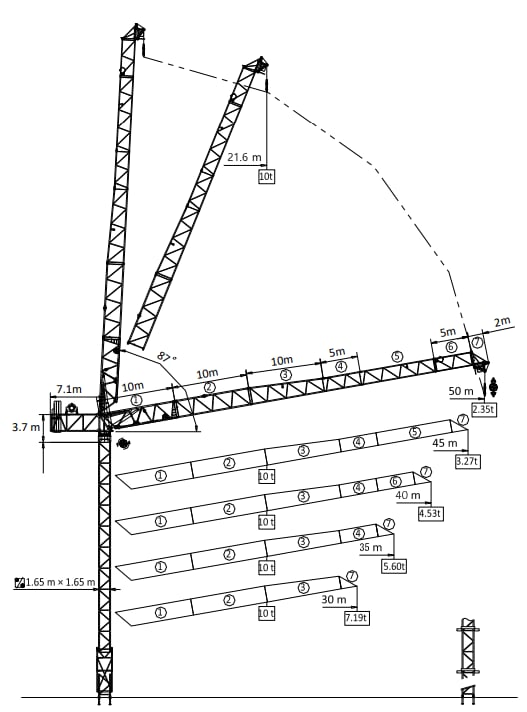

RL165-10RA được thiết kế với nhiều cấu hình cần khác nhau (30 m – 50 m), mỗi cấu hình có bảng tải riêng, đảm bảo:

  • Nâng tải an toàn ở bán kính lớn

  • Phân bố lực hợp lý lên kết cấu tháp

  • Giảm thiểu rung lắc khi làm việc ở độ cao lớn

Khi chiều cao tháp vượt quá chiều cao độc lập cho phép, tải trọng nâng phải được giảm trừ theo công thức tính toán tiêu chuẩn, đảm bảo an toàn tuyệt đối.

Vị trí đỗ cần khi không vận hành

Khi dừng làm việc, cần cẩu phải được đặt ở góc và bán kính cho phép, giúp:

  • Tháp tự quay theo gió

  • Giảm áp lực gió tác động lên kết cấu

  • Tránh hiện tượng khóa cứng gây nguy hiểm

Tùy theo chiều dài cần, góc đỗ có thể là 60°, 76° hoặc 80°, tương ứng với các bán kính tối thiểu khác nhau. Trong một số trường hợp, cần lắp thêm tấm chắn gió (windbreak plate) theo đúng hướng dẫn kỹ thuật.

Vận chuyển và lắp dựng cẩu tháp

Vận chuyển

Cẩu tháp RL165-10RA được chia thành nhiều mô-đun để thuận tiện cho việc vận chuyển:

  • Tháp thân

  • Cần chính

  • Đối trọng

  • Cụm quay

  • Cabin và cơ cấu nâng

Các mô-đun phải được cố định chắc chắn, không đặt trực tiếp xuống nền đất, tránh bụi bẩn và biến dạng lỗ bu lông.

Chuẩn bị lắp dựng

Trước khi lắp đặt cần:

  • Kiểm tra móng, bu lông neo, khả năng chịu tải nền

  • Kiểm tra đối trọng đúng khối lượng và cấu hình

  • Chuẩn bị đầy đủ thiết bị nâng, dụng cụ đo, phương tiện an toàn

Đối trọng và móng cẩu tháp

RL165-10RA sử dụng đối trọng bê tông cốt thép, với hai loại chính:

  • PHZ4500 (4,5 tấn)

  • PHZ6500 (6,5 tấn)

Đối trọng phải được chế tạo đúng kích thước, đúng mác bê tông (≥ C25), sai số khối lượng không quá ±1%.

Móng cẩu có thể là:

  • Móng bu lông neo

  • Móng cố định

  • Móng cho cẩu bám tường hoặc leo trong

Tất cả đều tuân thủ tiêu chuẩn thiết kế cẩu tháp hiện hành.

Kết luận

Cẩu tháp RL165-10RA là giải pháp nâng hạ hiệu quả, an toàn và linh hoạt cho các công trình xây dựng cao tầng hiện đại. Với thiết kế cần gật, khả năng chịu tải lớn, nhiều cấu hình lắp đặt và hệ thống an toàn hoàn chỉnh, thiết bị đáp ứng tốt các yêu cầu khắt khe của công trường đô thị.

Việc tuân thủ đúng hướng dẫn vận hành, lắp dựng và bảo trì không chỉ giúp kéo dài tuổi thọ thiết bị mà còn đảm bảo an toàn tuyệt đối cho con người và công trình.

Tải Tài Liệu Hướng Dẫn Sử Dụng cẩu tháp RL165-10RA

Bạn có thể tải file PDF về ccẩu tháp Zoomlion WA7025-10E dưới đây:

>>> Cẩu tháp RL165-10RA

Bạn có thể thao khảo tài liệu khác tại đường link dưới đây:

>>> Tài Liệu
